當(dāng)前所在位置：首頁 >> 產(chǎn)品展示 >> 鈮及鈮合金 >> 鈮棒

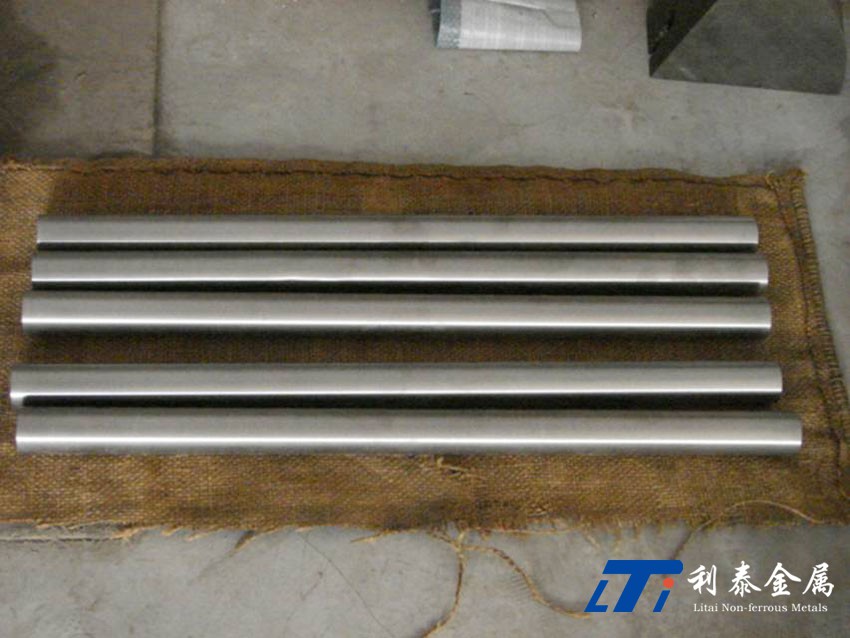

鈮合金棒、鈮鎢合金、鈮鈦合金、鈮鋯合金

材質(zhì)： Nb-10w-2.5Zr ，C103 ，Nb-Hf ，Nb-Zr10%，Nb-Zr1% ，Nb-Ti50，Nb70-Ti30

執(zhí)行標(biāo)準(zhǔn)： GB/T14842-2007，ASTM B392-98

瀏覽次數(shù)：

發(fā)布日期： 2017-09-28 10:52:28

詳細(xì)描述

名稱：鈮合金棒、鈮鎢合金、鈮鉿合金、鈮鋯合金、鈮鈦合金

牌號：Nb-10w-2.5Zr 、C103 、Nb-Hf 、Nb-Zr10%、Nb-Zr1% 、Nb-Ti50、Nb70-Ti30

執(zhí)行標(biāo)準(zhǔn)：GB/T14842-2007、ASTM B392-98

純度：≥99.9%-99.95%

規(guī)格：Φ3.0~Φ100mm

狀態(tài)：退火態(tài)(M) 或硬態(tài)(Y)

應(yīng)用領(lǐng)域：鈮及鈮合金棒、絲材由于其高熔點(diǎn)、耐腐蝕、冷加工性能好等特性，廣泛應(yīng)用于化學(xué)、電子、航空和航天等領(lǐng)域。鈮及鈮合金棒材被用作航空發(fā)動機(jī)的結(jié)構(gòu)材料和火箭噴嘴、反應(yīng)堆內(nèi)部元件和包套材料、制作耐硝酸、鹽酸或硫酸腐蝕條件下的各種耐腐蝕零部件。在鈮中加入鋯可明顯提高材料的抗氧化性能和強(qiáng)度，鈮及鈮鋯合金絲材被大量用于制造高壓鈉燈及電解電容器陽極引線。

1、成分要求：

牌號		Nb1	Nb2	NbZr1	C-103	Cb752
元素含量 (質(zhì)量分?jǐn)?shù) %)	Zr	0.02	0.02	0.8~1.2	0.7	2.0~3.0
	Ti	0.002	0.005	0.02	0.7~1.3	0.2
	C	0.01	0.02	0.01	0.015	0.015
	N	0.015	0.05	0.01	0.015	0.01
	O	0.015	0.025	0.015	0.023	0.02
	H	0.001	0.005	0.0015	0.002	0.0015
	Ta	0.10	0.25	0.10	0.5	0.5
	Fe	0.005	0.03	0.005	-	-
	Si	0.005	0.02	0.005	-	-
	W	0.03	0.05	0.03	0.5	9.0~11.0
	Ni	0.005	0.01	0.005	-	-
	Mo	0.010	0.05	0.01	-	-
	Cr	0.002	0.01	0.002	-	-
	Hf	-	-	-	9.0~11.0	0.2
	Nb	余量	余量	余量	余量	余量

2、公差范圍：

直徑或邊長	直徑或者邊長允許偏差				長度	定尺長度允許偏差
直徑或邊長	鍛棒	擠棒	軋棒	磨棒	200~1500	+5
3.0~4.5	±0.05	——	±0.05	——	200~1500
>4.5~6.5	±0.10	——	±0.10	——	200~1500
>6.5~10.0	±0.15	——	±0.15	——	200~1500
>10.0~16.0	±0.20	——	±0.20	——	200~2000	+20
>16.0~18.0	±1.0	——	——	±0.30	200~2000
>18.0~25.0	±1.50	±1.0	——	±0.40	200~2000
>25.0~40.0	±2.0	±1.5	——	±0.50	200~2000
>40.0~50.0	±2.50	±2.0	——	±0.60	200~2000
>50.0~65.0	±3.00	±2.0	——	±0.80	200~2000
>65.0~150	±4.00	±3.0	——	±1.00	200~1000

外觀質(zhì)量：冷加工和退火態(tài)棒材表面應(yīng)無裂紋，折疊，氣孔，金屬和非金屬夾雜物，重皮，殘留潤滑劑，氧化物及其他臟污。熱加工態(tài)棒材表面應(yīng)無裂紋，折疊，重皮等影響后續(xù)加工的缺陷存在。棒材表面允許有深度不超過直徑公差之半的溝紋。凹坑，擦傷，劃痕，允許有經(jīng)矯直時形成的螺旋條紋和輕微鍛痕。
