詳細描述

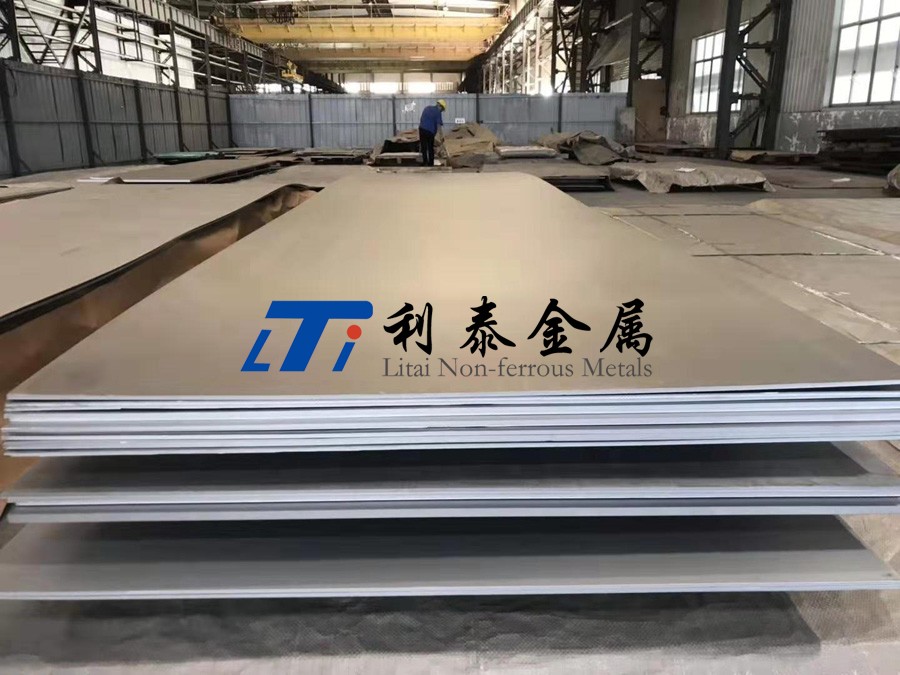

TA5鈦板是一種近α型鈦合金（Ti-4Al-0.005B），具有中高強度（≥750 MPa）、優異的高溫抗氧化性（500°C）和焊接性，主要應用于航空發動機靜子葉片、燃燒室機匣及航天器高溫部件。

一、TA5鈦板的定義與名義成分

TA5是中國自主研發的近α型鈦合金，名義成分為Ti-4Al-0.005B，通過微量硼元素的加入細化晶粒，提升高溫性能。其設計目標為滿足航空領域?qū)χ懈邷兀?00~500°C）部件的輕量化與耐熱需求，同時兼顧良好的焊接性和加工性。
執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、HB 5297《航空用鈦合金鍛件規范》

國際參考：AMS 4916（類似成分的α型鈦合金標準）

二、性能與特點

1、力學性能：

室溫強度：≥750 MPa（退火態），高溫強度（500°C）≥450 MPa。

持久性能：500°C/300 MPa條件下，持久壽命≥50小時。

延伸率：≥12%（冷軋板）。

2、核心特點：

耐高溫氧化：表面氧化膜致密，長期使用溫度可達500°C。

焊接性優異：氬弧焊（TIG）接頭強度達母材的85%以上。

抗蠕變性能：500°C下蠕變速率低于TC4合金。

三、航空航天領域的具體應用

1、航空發動機：

低壓壓氣機靜子葉片：耐受高溫氣流沖刷，減輕重量。

燃燒室機匣：替代鎳基合金，降低結構質量20%。

2、機身結構：

高溫區蒙皮：超音速飛機氣動加熱區域（如進氣道）。

防火墻與隔熱罩：阻隔發動機高溫輻射。

3、航天器：

火箭發動機導管：短時耐受600°C燃?xì)鉀_擊。

衛星熱控支架：適應太空極端溫度循環（-150°C~200°C）。

四、制造工藝

1、熔煉：

采用真空自耗電弧爐（VAR）三次熔煉，控制氧含量（O≤0.15%）。

添加Al-B中間合金，實現硼元素均勻分布（細化晶粒至ASTM 7-8級）。

2、熱加工：

α+β兩相區鍛造（900~950°C），避免β相晶粒粗化。

精密軋制工藝，板材厚度公差±0.05 mm。

3、熱處理：

雙重退火：950°C×1h（固溶） + 600°C×2h（時效），優化高溫性能。

4、表面處理：

熱障涂層（TBCs）：等離子噴涂氧化釔穩定氧化鋯（YSZ），耐溫提升至800°C。

五、與航空航天其他鈦合金的對比

關鍵差異：

TA5 vs TC4：TA5耐溫性提升40%，但強度低20%，適合非承力高溫部件。

TA5 vs TC11：TC11耐溫更高（550°C），但加工復雜，成本高3倍。

TA5 vs TA15：TA15強度更高，但TA5抗氧化性更優，適合長期高溫暴露環境。

六、選購方法與注意事項

1、選購要點：

認證文件：需提供GB/T 3621成分報告、HB 5297力學性能檢測（含高溫持久試驗）。

供應商資質：優先選擇中航工業認證企業（如寶鈦股份、西部超導）。

板材規格：厚度≤5mm板材優先選用冷軋工藝，保證表面光潔度（Ra≤1.6μm）。

2、注意事項：

焊接保護：厚板焊接需氬氣背保護，避免氧化導致接頭脆化。

熱加工溫度：嚴格控制鍛造溫度（上限950°C），防止晶粒過度長大。

氫脆防控：酸洗后需真空退火（氫含量≤0.010%），避免應力腐蝕開裂。

七、未來新應用領域探索

1、混合動力飛行器：

電動發動機散熱結構：輕量化+耐高溫（500°C），替代鋁合金。

2、可重復使用火箭：

熱防護系統支撐框架：耐受多次再入高溫循環。

3、增材制造：

拓?fù)鋬?yōu)化導流葉片：激光粉末床熔融（LPBF）成型，減重30%。

4、高超音速飛行器：

熱端傳感器外殼：微弧氧化涂層提升短時耐溫至1000°C。

總結

TA5鈦合金是中國航空工業在中高溫非承力部件領域的重要選擇，以耐氧化、易焊接、成本可控為核心優勢。相較于TC4，其耐溫性更優；與TC11、TA15相比，成本更低，適合批量生產的高溫靜態部件。未來在混合動力飛行器與增材制造領域潛力顯著，但需突破高溫涂層技術與復雜結構成型工藝。選材時應注重高溫性能驗證與供應商工藝穩定性，嚴格防控氫脆與氧化缺陷，以最大化其應用價值。
