海洋工程是海洋研究與開(kāi)發(fā)的重要基礎(chǔ)，已上升為國(guó)家戰(zhàn)略?！笆奈濉币?guī)劃中提出要在海洋工程、海洋資源和海洋環(huán)境等領(lǐng)域?qū)崿F(xiàn)核心技術(shù)的重大突破，升級(jí)海洋工程裝備結(jié)構(gòu)，填補(bǔ)國(guó)內(nèi)技術(shù)空白。鈦材不僅比強(qiáng)度高，可大幅降低結(jié)構(gòu)件重量,而且耐腐蝕性能好，在中性和氧化性氣氛及眾多惡劣環(huán)境中的耐蝕性能優(yōu)于其他常用金屬材料，是海洋工程裝備的首選材料⑴。用鈦材替代不銹鋼，可延長(zhǎng)海洋工程裝備使用壽命，減少維護(hù)和修理費(fèi)用,提高海洋作業(yè)的安全性和可靠性23］。經(jīng)過(guò)多年發(fā)展，我國(guó)海洋工程裝備用鈦材體系已初步形成。

根據(jù)《2020年中國(guó)鈦工業(yè)發(fā)展報(bào)告》統(tǒng)計(jì)結(jié)果⑷，2020年中國(guó)鈦加工材產(chǎn)量為97029t,其中海洋工程領(lǐng)域鈦加工材用量占比達(dá)7.7%以西北有色金屬研究院為代表的研究單位，研制出多種性能良好的海洋工程用鈦合金，如Ti75、Ti31與Ti91等，現(xiàn)已大量應(yīng)用于船舶、潛艇、探測(cè)器等海洋工程裝備。

首先介紹海洋服役環(huán)境的特點(diǎn)以及鈦合金在海洋工程中的應(yīng)用情況，然后簡(jiǎn)述國(guó)內(nèi)外開(kāi)發(fā)的海洋工程用鈦合金及其應(yīng)用情況，并從疲勞性能、蠕變性能、焊接性能、斷裂韌性等方面對(duì)海洋工程用鈦的選材進(jìn)行論述，以期進(jìn)一步推進(jìn)鈦合金材料在海洋工程裝備領(lǐng)域的應(yīng)用。

1、海洋服役環(huán)境概況

在海洋環(huán)境中，電解質(zhì)、溶解氧、海洋生物以及靜水壓力等⑸句都會(huì)影響海洋工程裝備的使用壽命，對(duì)潛艇、深海探測(cè)器等海洋工程裝備的服役安全性和穩(wěn)定性造成巨大影響。據(jù)統(tǒng)計(jì)⑺，海洋腐蝕造成的經(jīng)濟(jì)損失每年可達(dá)7000億人民幣，并呈逐年遞增的態(tài)勢(shì)。

海水是腐蝕性很強(qiáng)的天然電解質(zhì)，存在侵蝕性很強(qiáng)的氯離子(cr),cr會(huì)滲透并破壞金屬表面的氧化膜，還會(huì)與一些金屬元素形成具有溶解性的氯化物，加速氧化膜溶解，使金屬基體失去保護(hù)而被腐蝕⑻。海水表面與空氣接觸，會(huì)溶解一定的氧,而氧有奪取電子的能力，因此靠近海面的金屬工件容易獲得電子變成陰極，海水深處的金屬工件容易失去電子成為陽(yáng)極，二者之間形成電化學(xué)腐蝕，主要反應(yīng)如下⑼。

海洋生物也是導(dǎo)致海洋工程裝備腐蝕的主要因素之一。海洋生物會(huì)附著在與海水接觸的海洋工程裝備表面，形成生物膜，進(jìn)而引發(fā)生物腐蝕。楊宗澄等皿研究了船舶表面污損狀況與海洋生物的關(guān)系。研究發(fā)現(xiàn)，對(duì)于漁船，由于其行駛航線(xiàn)基本固定，海洋生物的生存環(huán)境相對(duì)穩(wěn)定，因此海洋生物會(huì)長(zhǎng)期附著在船殼表面，破壞保護(hù)層并腐蝕金屬基體。船殼表面涂覆防污漆，可在一定程度上防止生物腐蝕。

深海層海洋工程裝備需要應(yīng)對(duì)巨大的靜水壓力。靜水壓力通過(guò)促進(jìn)點(diǎn)蝕生長(zhǎng)、破壞金屬表面鈍化膜等方式，影響金屬的抗腐蝕性能。楊小佳等⑴］研究了靜水壓力對(duì)TA2純鈦電化學(xué)性能以及應(yīng)力腐蝕行為的影響。研究發(fā)現(xiàn)，TA2純鈦在海水環(huán)境中的開(kāi)路電位隨著靜水壓力的增大而增大，如圖1所示。

靜水壓力增大還會(huì)促進(jìn)TA2純鈦的均勻腐蝕及陰極析氫反應(yīng)，使TA2純鈦的腐蝕電流密度增大。Liu等血通過(guò)慢應(yīng)變速率試驗(yàn)，研究了靜水壓力對(duì)Ti-6AMV合金在3.5%NaCl溶液中應(yīng)力腐蝕開(kāi)裂(SCC)的影響。研究表明，靜水壓力由0.1MPa提高至20MPa后，鈦的溶解加速，氧化膜電阻降低,導(dǎo)致Ti-6A1-4V合金的應(yīng)力腐蝕開(kāi)裂加劇。靜水壓力增大還會(huì)促進(jìn)Ti-6A1-4V合金α/β界面上8氫化物的形成。

2、海洋工程用鈦合金

2.1海洋工程用鈦合金簡(jiǎn)介

2.1.1艦船用鈦合金

俄羅斯在船用鈦合金領(lǐng)域的研究水平居世界前列，已形成不同強(qiáng)度級(jí)別的船用鈦合金［⑶。其“阿爾法”級(jí)、“麥克”級(jí)、“塞拉”級(jí)核潛艇殼體均使用鈦合金制造，僅“阿爾法”級(jí)核潛艇鈦合金用量達(dá)到3000t。

美國(guó)以其成熟的航空用鈦合金體系為基礎(chǔ)，針對(duì)海洋工程裝備的服役環(huán)境，形成了完整的海洋工程裝備用鈦合金體系，并成功地將鈦合金應(yīng)用于潛艇、海底管道和深潛器耐壓殼體等海洋工程裝備。其研制的“阿爾文”號(hào)深潛器耐壓殼體采用了鈦合金，下潛深度達(dá)到6500m。

我國(guó)于20世紀(jì)60年代開(kāi)始船用鈦合金的應(yīng)用與研究，經(jīng)過(guò)多年發(fā)展，已取得較為顯著的成果,形成了相對(duì)完整的船用鈦合金體系。目前，我國(guó)自主研發(fā)的高性能鈦合金——Ti62A,已成功應(yīng)用在“奮斗者”號(hào)深海載人潛水器上，并完成了萬(wàn)米深海測(cè)試，標(biāo)志著我國(guó)艦船用鈦材制造水平發(fā)展到一個(gè)新的高度。

2.1.2海洋油氣和海水淡化用鈦合金

隨著陸上化石能源的逐年減少，人們將目光轉(zhuǎn)向海洋中豐富的油氣能源。海底油氣田的勘探和開(kāi)采工作主要依靠海上鉆井平臺(tái)，平臺(tái)上的結(jié)構(gòu)件、緊固件和管件等長(zhǎng)期受到海洋環(huán)境腐蝕以及疲勞載荷的影響，因此兼具優(yōu)異耐腐蝕性和高強(qiáng)度的鈦合金成為海洋油氣設(shè)備的首選材料少］O

海水淡化即利用海水脫鹽生產(chǎn)淡水，是沿海居民解決淡水供應(yīng)的重要途徑之一。海水淡化方法有多級(jí)閃蒸法、電滲析法、蒸憎法、反滲透法等，其中多級(jí)閃蒸法是海水淡化的主要方法之一，是應(yīng)用最多的海水淡化方法。早期，生產(chǎn)設(shè)備的熱交換部分主要使用銅合金。但銅合金長(zhǎng)期使用會(huì)被海水腐蝕，已逐漸被更可靠且免維護(hù)的鈦合金所取代旳。

2.2海洋工程用鈦合金種類(lèi)及應(yīng)用

2.2.1低強(qiáng)鈦合金

低強(qiáng)鈦合金的屈服強(qiáng)度在490MPa以下，主要牌號(hào)有TA1、TA10、Ti31、TA16、ZTA5等，多用于海洋油氣和海水淡化領(lǐng)域，如板/管式換熱器、管道、冷凝器、閥門(mén)等網(wǎng)。

Ti31合金是西北有色金屬研究院研制的一種新型耐高溫、耐腐蝕、抗氫脆鈦合金。與同等強(qiáng)度的其他鈦合金相比，其塑韌性、中溫?zé)釓?qiáng)性、高溫持久性等性能更為突出，可在300~400您的高溫環(huán)境下使用，易加工成板、棒和管等產(chǎn)品。研究發(fā)現(xiàn),在高溫、高壓氫氧化鋰水溶液中(350°C,18.6MPa),Ti31合金不易吸氫且韌性較高網(wǎng)，屬于應(yīng)力不敏感型鈦合金。Ti31合金在350七下無(wú)應(yīng)力暴露3000h后，仍保持較高的塑韌性，具有良好的綜合機(jī)械性能和高溫?zé)岱€(wěn)定性Ti31合金的強(qiáng)度約為純鈦的1.5倍也］,且具有優(yōu)異的焊接性能，焊接系數(shù)大于0.9,焊接接頭抗拉強(qiáng)度大于590MPa,沖擊功不小于58.8J/cm2［22］。

TA10鈦合金是一種近a型低強(qiáng)鈦合金，名義成分為T(mén)i-0.3Mo-0.8Ni,具有良好的抗腐蝕能力，可取代成本較高的Ti-0.2Pd合金應(yīng)用于海洋工程裝備。TA10鈦合金的耐蝕性能介于Ti-50A和Ti-0.2Pd合金之間，在硝酸、輅酸等介質(zhì)中具有很好的耐蝕性。研究表明，在40%-70%HNO3溶液中，TA10鈦合金的腐蝕速率明顯低于Ti-50A和Ti-0.2Pd合金冋。TA10鈦合金與Ti-65A合金的冷加工性能和彎曲性能相當(dāng)，可在室溫下進(jìn)行加工，目前主要以板材形式應(yīng)用于海水淡化領(lǐng)域。20世紀(jì)80年代，我國(guó)首次將TA10鈦合金應(yīng)用在湖南湘澧鹽礦的真空制鹽設(shè)備中，大幅延長(zhǎng)了設(shè)備的使用壽命曲。

低強(qiáng)鈦合金材料的塑性、焊接性、成形性好且耐海水腐蝕，多用于對(duì)材料強(qiáng)度要求不高但對(duì)耐腐蝕性能要求較高的結(jié)構(gòu)件和大型焊接組裝設(shè)備。由于鈦合金材料自身的導(dǎo)熱性較差，焊接過(guò)程中會(huì)出現(xiàn)組織粗大且均勻性差的熱影響區(qū)。因此，亟需攻克免熱處理大型結(jié)構(gòu)體焊接和在線(xiàn)熱處理焊接等技術(shù)難題。

2.2.2中強(qiáng)鈦合金

中強(qiáng)鈦合金的屈服強(qiáng)度在490-790MPa范圍內(nèi)，主要牌號(hào)有Ti70、Ti75、TA17等，常見(jiàn)的中強(qiáng)鈦合金結(jié)構(gòu)件有導(dǎo)流罩、潛艇殼體、四通海水球閥等?。

Ti70合金屬于Ti-Al-Fe-Zr系，是近a型鈦合金，其耐蝕性能好、透聲性能強(qiáng)且無(wú)磁，冷成形加工性和可焊性好⑵旳。Ti70合金力學(xué)性能優(yōu)良，板材抗拉強(qiáng)度大于700MPa,延伸率大于20%o與俄羅斯開(kāi)發(fā)的同系列鈦合金JIT3-B(抗拉強(qiáng)度685~880MPa,延伸率10%-12%)相比，Ti70合金的性能更為優(yōu)越，且更易加工⑵］。

TA17鈦合金也是一種近α型鈦合金，名義成分為T(mén)i4Al-2V。該合金具有優(yōu)良的焊接性能、抗海水腐蝕性能以及較高的靜力強(qiáng)度和循環(huán)載荷強(qiáng)度，主要用來(lái)制作艦船殼體，能有效提高艦船設(shè)備運(yùn)行的可靠性和使用壽命［釦。TA17鈦合金的熱加工性能受溫度和應(yīng)變速率的影響較大，在750-900°C時(shí)的變形機(jī)制以動(dòng)態(tài)再結(jié)晶為主妙］。于輝等囪采用熱壓縮實(shí)驗(yàn)，研究了TA17鈦合金在熱軋條件下的高溫變形行為及熱加工特性。研究表明，TA17鈦合金較優(yōu)的熱軋工藝參數(shù)為：變形溫度800~1000°C,應(yīng)變速率1~10s-1。

2.2.3高強(qiáng)鈦合金

高強(qiáng)鈦合金的屈服強(qiáng)度在790MPa以上，主要牌號(hào)有TC4、TC10、Ti80、TB9等，多用于制備鉆桿、潛水器球殼、緊固件等耐壓結(jié)構(gòu)件。

TC4鈦合金是一種a+0型鈦合金，名義成分為T(mén)i-6AMV,是目前海洋工程裝備中最常用的一種高強(qiáng)鈦合金。通過(guò)調(diào)整TC4鈦合金中V、A1合金元素成分范圍，降低C、0、N等間隙元素含量，研究人員開(kāi)發(fā)了損傷容限型鈦合金——TC4ELI0萬(wàn)明攀等研究發(fā)現(xiàn)，片層狀組織的集束邊界可以改變裂紋的方向，阻止二次裂紋的產(chǎn)生，因此片層狀組織TC4ELI鈦合金的抗疲勞裂紋擴(kuò)展性較等軸組織TC4鈦合金更好。

寶雞鈦業(yè)股份有限公司成功制備出用于4500m深潛器載人艙的TC4EU鈦合金半球殼（見(jiàn)圖2）,尺寸和力學(xué)性能均滿(mǎn)足深潛器載人艙用鈦合金球殼設(shè)計(jì)指標(biāo)。

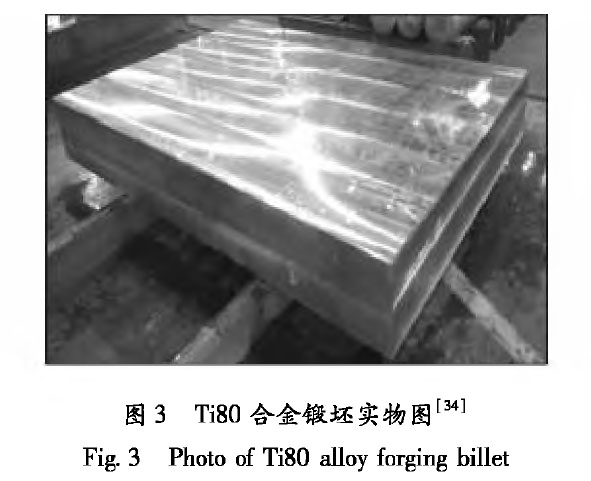

Ti80合金是上海鋼研所自行研制的875MPa級(jí)Ti-6.0A1-2.5Nb-2.2Zr-l.2Mo系a+/3型鈦合金，具有強(qiáng)度高、韌性高、耐蝕性好等優(yōu)良性能，常用于制造深潛器和艦船的耐壓殼體⑶］。西部超導(dǎo)材料科技股份有限公司已制備出340mmX1800mmX2700mm的超大規(guī)格Ti80合金鍛坯，如圖3所示⑶。該鍛坯各方向的力學(xué)性能差異極小，不同位置的組織均勻一致，具有良好的力學(xué)性能穩(wěn)定性和組織均勻性。

研究表明⑶跑，Ti80合金的力學(xué)性能受退火工藝的影響較大，退火溫度在900戲時(shí)，室溫抗拉強(qiáng)度會(huì)隨著保溫時(shí)間的延長(zhǎng)呈現(xiàn)先升后降的趨勢(shì)。對(duì)Ti80合金的焊接接頭進(jìn)行熱處理，可使其焊接系數(shù)達(dá)到0.9,優(yōu)于TC4ELI鈦合金⑶］。

中、高強(qiáng)度鈦合金材料在艦船和深海探測(cè)領(lǐng)域應(yīng)用較廣，不僅塑性、耐蝕性?xún)?yōu)異，還具備良好的抗疲勞、抗裂紋擴(kuò)展和抗壓性能。然而，鈦合金制備工藝存在生產(chǎn)效率低、能耗高等問(wèn)題，致使中、高強(qiáng)度鈦合金生產(chǎn)成本較高，制約了其應(yīng)用與發(fā)展。

亟需發(fā)展鈦合金低成本生產(chǎn)工藝，如連鑄連軋、永久模鑄造法等；通過(guò)采用材料利用率較高的近凈成形技術(shù)，如粉末冶金法、激光成形法、增材制造法、注射成形等技術(shù)，降低鈦合金的制造成本。

3、海洋工程裝備用鈦選材要素

受海洋環(huán)境限制，海洋工程裝備用鈦合金的選材更側(cè)重于材料的綜合性能，如低周疲勞、蠕變性能、斷裂韌性、焊接性能等。

3.1低周疲勞、蠕變性能

為適應(yīng)深海的高靜水壓力，海洋工程裝備需要使用高強(qiáng)度的金屬材料。通常情況下，材料強(qiáng)度提高的同時(shí)，塑性和斷裂韌性則會(huì)下降。低周疲勞和蠕變性能是評(píng)估結(jié)構(gòu)材料安全性的重要依據(jù)，周期性的交變應(yīng)力作用及應(yīng)力過(guò)載均會(huì)使金屬材料發(fā)生塑性變形。

南京工業(yè)大學(xué)研究發(fā)現(xiàn)，在極限應(yīng)力作用下,片層組織和雙態(tài)組織的TC4ELI鈦合金均會(huì)發(fā)生循環(huán)軟化,雙態(tài)組織中位錯(cuò)的有效滑移距離遠(yuǎn)小于片層組織，并且等軸a相中的高密度位錯(cuò)也能有效阻礙疲勞裂紋的萌生和擴(kuò)展。圖4為雙態(tài)組織和片層組織TC4ELI鈦合金的疲勞壽命曲線(xiàn)㈤］。從圖4可以看出，相比于片層組織，雙態(tài)組織TC4ELI鈦 合金的疲勞性能更加優(yōu)異。

3.2焊接性能

鈦合金中的雜質(zhì)元素Fe、C、Si會(huì)對(duì)其焊接性能產(chǎn)生一定的影響。C為間隙元素，F(xiàn)e、Si為置換型元素，在焊接過(guò)程中這些元素均可與鈦反應(yīng)形成化合物，在提高鈦合金強(qiáng)度的同時(shí)降低其塑性，導(dǎo)致焊縫塑性急劇下降，在焊接應(yīng)力作用下易產(chǎn)生裂紋。

西北有色金屬研究院以可焊性為主導(dǎo)思想，開(kāi)發(fā)出一種海洋工程用Ti-Al-Zr-Mo-Cr-Nb系可焊高強(qiáng)韌鈦合金購(gòu)，該合金屈服強(qiáng)度>900MPa,延伸率>13%,斷裂韌性〉75MPa-m172,且經(jīng)電弧焊或電子束焊后焊接接頭系數(shù)≥0.9。

3.3斷裂韌性

深海耐壓結(jié)構(gòu)不僅對(duì)材料強(qiáng)度有一定要求，而且對(duì)韌性有較高要求⑷]。用來(lái)評(píng)價(jià)鈦合金材料斷裂韌性的指標(biāo)有平面應(yīng)變斷裂韌性Ki。、丿積分、裂紋張開(kāi)位移5、沖擊吸收能量K等。為縮短評(píng)價(jià)周期、降低費(fèi)用，工程上通常采用沖擊吸收能量K或夏比沖擊吸收功血來(lái)快速評(píng)價(jià)材料的斷裂韌性閥o中國(guó)船舶重工集團(tuán)725研究所針對(duì)現(xiàn)有高強(qiáng)鈦合金焊接接頭沖擊韌性較低的問(wèn)題，開(kāi)發(fā)出一種高強(qiáng)度高沖擊韌性的耐蝕可焊鈦合金⑷]。通過(guò)利用Al、Mo、V、Nb、Cr、Zr等元素調(diào)控鈦合金的鋁當(dāng)量([Al]m6)和鉗當(dāng)量([Mo]w8),所制備的鈦合金鍛件不僅斷裂韌性高(>80MPa?m1/2),而且焊接性能優(yōu)良(焊接接頭系數(shù)〉0.9)。

南京工業(yè)大學(xué)在Ti-B19合金基礎(chǔ)上，通過(guò)添加廉價(jià)的Fe元素，開(kāi)發(fā)出一種新型高強(qiáng)韌低成本近jB型鈦合金——Ti-3Al-5Mo4Cr-2Zr-lFe(Ti-35421)[44]。該合金抗拉強(qiáng)度為1313MPa,屈服強(qiáng)度為1240MPa,延伸率為&62%,斷面收縮率為17.58%,斷裂韌性為75.8MPa?m1/2,且具有優(yōu)異的耐腐蝕性能。

4、結(jié)語(yǔ)

鈦合金比強(qiáng)度高、耐蝕性好，對(duì)海洋工程裝備的安全性和可靠性提供了巨大的保障。近10年，隨著海洋工程的發(fā)展，我國(guó)在新型鈦合金研究方面非?；钴S，已初步建立不同強(qiáng)度級(jí)別的海洋工程用鈦合金體系，并已應(yīng)用于艦船、海洋油氣和海水淡化等方面。但與國(guó)外相比，在海洋工程用鈦體系建設(shè)方面仍有不小的差距。主要體現(xiàn)在國(guó)內(nèi)鈦合金基礎(chǔ) 研究薄弱，針對(duì)鈦合金加工工藝與組織性能關(guān)系的深層次研究較少，鈦材設(shè)計(jì)與工藝技術(shù)缺少原創(chuàng)性和革命性。

未來(lái)，我國(guó)應(yīng)在海洋工程裝備結(jié)構(gòu)設(shè)計(jì)、設(shè)備選材及材料制備工藝等方面，逐步建立工程應(yīng)用體系及評(píng)價(jià)體系，這將對(duì)我國(guó)海洋事業(yè)的發(fā)展具有重大意義。

參考文獻(xiàn)

[1]呂利強(qiáng)，席錦會(huì)，王偉，等.我國(guó)海洋工程用鈦合金發(fā)展現(xiàn)狀及展望[J].冶金工程，2015,2(2)：89-92.

[2]吳全興.船外驅(qū)動(dòng)機(jī)用鈦制螺旋槳的開(kāi)發(fā)[J].鈦工業(yè)進(jìn)展，2012,29(3)：45.

[3]常輝，董月成，淡振華，等.我國(guó)海洋工程用鈦合金現(xiàn)狀和發(fā)展趨勢(shì)[J].中國(guó)材料進(jìn)展，2020,39(S1)：585-590.

[4]賈翊，逮福生，郝斌.2020年中國(guó)鈦工業(yè)發(fā)展報(bào)告[J].鈦工業(yè)進(jìn)展，2021,38(2):34-41.

[5]李爭(zhēng)顯，王浩楠，趙文.鈦合金表面海生物污損及防護(hù)技術(shù)的研究現(xiàn)狀和發(fā)展趨勢(shì)[J].鈦工業(yè)進(jìn)展，2015,32(6)：1-7.

[6]劉杰，李相波，王佳.在模擬深海高壓環(huán)境中人工破損涂層的電化學(xué)阻抗譜響應(yīng)特征[J]?腐蝕科學(xué)與防護(hù)技術(shù)，2010,22(4):333-337.

[7]陳瑜.我國(guó)海洋腐蝕每年損失7000億[N].科技日?qǐng)?bào)，2018-04-24(5).

[8]PardoA,OteroE,MerinoMC,etal.InfluenceofpHandchlorideconcentrationonthepittingandcrevicecorrosionbehaviorofhighalloystainlesssteel[J].Corrosion,2000,56：411-41

[9]夏蘭廷，韋華.海洋腐蝕環(huán)境下鋼鐵有機(jī)防護(hù)涂層的設(shè)計(jì)原則[J].太原重型機(jī)械學(xué)院學(xué)報(bào)，2004,25(2)：110-114.

[10]楊宗澄，白秀琴，姜?dú)g，等.船體表面海洋污損生物附著規(guī)律分析[〕]?船舶工程，2016,38(2):29-33.

[11]楊小佳，劉智勇，張達(dá)威，等.工業(yè)純鈦TA2在含硫化物深海水環(huán)境中的應(yīng)力腐蝕行為[J].中國(guó)表面工程，2019,32(4):17-26.

[12]LiuR,CuiY,LiuL,etal.Aprimarystudyoftheeffecto￡hydrostaticpressureonstresscorrosioncrackingofTi-6A1-4Valloyin3.5%NaClsolution[J].CorrosionScience,2020,165：108402.

[13]楊英麗，羅媛媛，趙恒章，等.我國(guó)艦船用鈦合金研究應(yīng)用現(xiàn)狀[J].稀有金屬材料與工程，2011,40(S2):538-544.

[14]田非，楊雄輝.艦艇用鈦合金技術(shù)應(yīng)用分析[J].中國(guó)艦船研究，2009,4(3)：77-80.

[15]錢(qián)江，王怡，李瑤.鈦及鈦合金在國(guó)外艦船上的應(yīng)用[J].艦船科學(xué)技術(shù)，2016,38(11)：1-6+19.

[16]夏申琳，王剛，楊曉，等.鈦及鈦合金在船舶中的應(yīng)用[J].金屬加工(冷加工)，2016(19)：40-41.

[17]張文毓.鈦及鈦合金在海水淡化中的應(yīng)用[J].新材料產(chǎn)業(yè)，2009(3):30-33.

[18]陳軍，王廷詢(xún)，周偉，等.國(guó)內(nèi)外船用鈦合金及其應(yīng)用[J].鈦工業(yè)進(jìn)展,2015,32(6)：8-12.

[19]胡耀君.船用Ti-31合金的研究及工程應(yīng)用[J].鈦工業(yè)進(jìn)展,1998,15(3)：22-24.

[20]胡耀君，陳春和，劉寶華.Ti-31合金熱穩(wěn)定性研究[C]//中國(guó)金屬學(xué)會(huì)第九屆鈦及鈦合金學(xué)術(shù)交流會(huì).北京：中國(guó)金屬學(xué)會(huì)，1996：236-23&

[21]趙永慶，常輝，李佐臣，等.西北有色院創(chuàng)新研制的船用鈦合金[〕]?鈦工業(yè)進(jìn)展，2003,20(6)：12-16.

[22]趙永慶.我國(guó)創(chuàng)新研制的主要船用鈦合金及其應(yīng)用[J].中國(guó)材料進(jìn)展，2014,33(7)：398-404.

[23]李佐臣.國(guó)外Ti-0.3Mo-0.8Ni合金的研究、生產(chǎn)與應(yīng)用[J].稀有金屬材料與工程，1984(5)：75-81.

[24]葛偉，鄧寧嘉，丁春聰，等.TA10鈦合金板材的熱處理工藝研究[J].鈦工業(yè)進(jìn)展，2015,32(4)：25-28.

[25]孫建科，孟祥軍，陳春和，等.我國(guó)船用鈦合金研究、應(yīng)用及發(fā)展[J].金屬學(xué)報(bào)，2002,38(S1)：33-36.

[26]周惠元，楊銀.某型艦船鈦合金導(dǎo)流罩修理的研究[J].江蘇船舶，2015,32(3)：38-39.

[27]郝亞鑫.Ti-70鈦合金板材在船舶導(dǎo)流罩中的應(yīng)用研究[J].世界有色金屬,2020(5)：179+181.

[28]李東，于振濤，吳瑋璐，等.TA17合金簡(jiǎn)介[J].鈦工業(yè)進(jìn)展，2004,21(5)：34-36.

[29]林崇智，李軍，楊柳，等.不同原始組織TA17鈦合金的熱變形行為研究[J].塑性工程學(xué)報(bào)，2018,25(2)：284-289.

[30]于輝，劉帥帥，劉利剛，等.TA17鈦合金熱力學(xué)行為及加工特性研究[J].稀有金屬，2017,41(1)：1-7.

[31]萬(wàn)明攀，伍玉嬌，徐平偉.TC4ELI合金顯微組織對(duì)疲勞裂紋擴(kuò)展速率的影響[J].熱加工工藝，2012,41(16):20-22.

[32]馮雅奇，賈栓孝，王韋琪，等.深潛器載人艙用TC4ELI鈦合金半球殼的研制[J].鈦工業(yè)進(jìn)展，2016,33(I)：19-22.

[33]孫建科，孟祥軍，陳春和，等.我國(guó)船用鈦合金研究,應(yīng)用及發(fā)展[J].金屬學(xué)報(bào)，2002,38(S1)：33-36.

[34]楊晶，任曉龍，王濤，等.海洋工程用超大規(guī)格Ti80鈦合金鍛坯制備研究[J].鍛壓技術(shù),2021,46(2)：19-22.

[35]馬凡蛟，杜予晅，陳海生，等.退火工藝對(duì)Ti80合金組織與性能的影響[J].金屬熱處理，2012,37(4)：88-91.

[36]羅錦華，朱艷麗，孫小平，等.熱加工及熱處理工藝對(duì)Ti80合金棒材組織和性能的影響[J].鈦工業(yè)進(jìn)展,2016,33(2):20-24.

[37]蔣鵬，孟憲亮，劉茵琪，等.Ti80合金鍛造工藝對(duì)顯微組織和性能的影響[J].稀有金屬材料與工程，2005(10):286-28&

[38]孫洋洋，常輝，方志剛，等.TC4EU鈦合金顯微組織對(duì)低周疲勞性能的影響[J].稀有金屬材料與工程，2020,49(5):1623-1628.

[39]張祿祥.Ti-5322低成本鈦合金熱變形行為及熱處理工藝的研究[D].鎮(zhèn)江：江蘇大學(xué)，2020.

[40]西北有色金屬研究院.一種海洋工程用高強(qiáng)高韌可焊接鈦合金：CN110106395A[P],2019-08-09.

[41]TranJ.Titaniumbydesign:TRIPtitaniumalloy[D].Evanston:NorthwesternUniversity,2009.

[42]蔣鵬，王啟，張斌斌，等.深海裝備耐壓結(jié)構(gòu)用鈦合金材料應(yīng)用研究[〕]?中國(guó)工程科學(xué),2019,21(6)：95-101.

[43]中國(guó)船舶重工集團(tuán)公司第七二五研究所.一種高強(qiáng)度高沖擊韌性的耐蝕可焊鈦合金及其制備方法:CN106148761A[P],2016-11-23.

[44]南京工業(yè)大學(xué).一種含F(xiàn)e的低成本近;8型高強(qiáng)鈦合金及其制備方法與流程：CN106521236A[P],2017-03-22.

[45]ChenFW,XuGL,CuiYW,etal.Optimizationoflow-costTi-35421titaniumalloy：phasetransformation,bimodalmicrostructure,andcombinatorialmechanicalproperties[J].Materials,2019,12(17):2791.
